欧姆龙推出F3SG-SR/PG系列安全光幕_江西乐商控制系统有限公司

本系列将使生产现场更加安全。

生产现场需要灵活应对全球化和柔性生产的要求。
产品阵容丰富的F3SG-SR/PG系列符合世界各国的安全标准。
此外，还具备多种功能，从设计到维护，可在各种安全系统构造场景中应用。
有助于各种生产现场安全系统的构建。

【设计】生产线整体设计简单

从装置的开口到设备周围的入侵检测，统一使用同一系列的安全光幕

以生产线整体机械设计的标准化为目标，简化选型和设计。

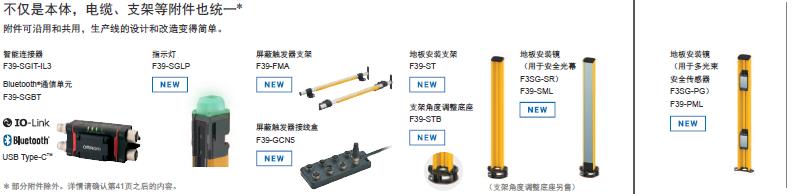

不仅是本体，电缆、支架等附件也统一＊

附件可沿用和共用，生产线的设计和改造变得简单。

请点击此处，查看大图。

助力全世界多种设备和装置的安全系统构建

【设计】生产线整体设计简单

产品阵容丰富，可灵活设计生产线

可根据各种设备条件，制定灵活的设计计划

拥有的光学设计，实现长距离检测

即使在恶劣环境中，利用长距离检测的各种设施也可以进行稳定的检测动作。

利用欧姆龙的技术，实现小型化

安全光幕F3SG-SR系列和多光束安全传感器F3SG-PG系列使用相同的小型壳体。
可实现更灵活的机械设计。

* 2018年6月与本公司以往产品相比

（OMRON Robotics and Safety Technologies, Inc产多光束传感器PA46系列）

生产线变更简单

安全光幕F3SG-SR/PG系列使用相同的壳体，因此只需更换本体。
可缩短再次选择和安装附件的时间。

例）为确保作业空间，需要安装到比现在更靠近装置的位置，因此将入侵检测型变更为手指检测型

如果检测高度相同，只需更换本体即可替换＊

＊部分型号和附件除外。详情请确认第41页之后的内容。

多种安装方式

理想适配装置开口

备有40mm间距最高达1,000mm检测高度的产品*。

可根据装置开口部，选择适合的长度，因此可充分确保安全性，无需因为尺寸过大过小而考虑追加对策

无死角结构，确保安全状态＊

以前，I字直连和U字设置时，会出现死角，F3SG-SR能消除死角。
可实现安全性更高的系统设计。

减少布线，设计更灵活

备有F3SG-PG-C偏转镜型产品（只需在投受光器单侧接线即可实现检测）和

地板安装镜产品（只需一处接线即可实现设备周围的侵入检测）。

可减少接线槽设计和接线作业的工时。

可根据不同设备选择2个同步系统

备有2个同步系统，可以根据不同设备选择投光器和受光器的同步方式。

【启动】光轴调整简单

利用入光状态的颜色判断，简单准确地进行光轴调整

可减少光轴调整时间，启动变得更简单。

入光状态一目了然的区域光束指示灯（ABI）【专利已申请】

除了光幕的开/关状态外，还可确认入光量不足问题。
而且，可以确认每个区域的长距离安装等细微的光轴偏差，因此可以轻松调整光轴。

【启动】安装、角度调整简单

配备丰富的附件，可使光幕的安装和角度调整更加简单

无论是否具备熟练工的知识均可应对，有利于缩短安装时间，安装后的调整也非常方便。

可在安装了光幕的状态下，轻松地调整光轴

【启动】多种选择来减少布线

与设备相匹配的、多种选择来减少布线系统

大幅降低生产线启动时及维护时的接线工时。

配有多种选择来减少布线配件，使大型设备的长距离走线变得整洁

对于因设备增加而越来越复杂的控制柜，只需连接一根电缆

屏蔽的复杂接线也变得更加整洁。

【运行】减少不必要的设备停止

发挥在恶劣环境中也可稳定运行的强大性能

适用于各种安装现场的规格，为稳定运行做出贡献。

需要采取安全保护措施的地方，多为环境恶劣的地方，容易发生光幕的误动作。

【维护】无经验亦可维护

即使不是熟练工，也可轻松实现维护

可轻松的执行如状态确认、更换等维护操作

清晰易辨的彩色指示灯，轻松进行错误诊断

可一眼确认光幕的状态。

通过智能连接器备份和恢复设定信息

维护的更换和设定时间变为1／10以下＊。

【维护】信息化应对减少维护工时

预测故障、防范未然

监视设备状态，故障发生前检出异常，有效缩短停机时间

型号构成

安全光幕 F3SG-SR

种类

本体

安全光幕F3SG-SR

*预定提供投光器单侧型号和受光器单侧型号。

例1）仅投光器：F3SG-4SRA0160-14-L、仅受光器：F3SG-4SRA0160-14-D

例2）仅受光器（理想适配型号）：F3SG-4SRA0200-14-D-F

手指检测用（最小检测物体φ14mm）

光轴数	检测高度(mm)	高级型	标准型
光轴数	检测高度(mm)	型号	型号
15	160	F3SG-4SRA0160-14	F3SG-4SRB0160-14
19	200	F3SG-4SRA0200-14-F	F3SG-4SRB0200-14-F
23	240	F3SG-4SRA0240-14	F3SG-4SRB0240-14
27	280	F3SG-4SRA0280-14-F	F3SG-4SRB0280-14-F
31	320	F3SG-4SRA0320-14	F3SG-4SRB0320-14
35	360	F3SG-4SRA0360-14-F	F3SG-4SRB0360-14-F
39	400	F3SG-4SRA0400-14	F3SG-4SRB0400-14
43	440	F3SG-4SRA0440-14-F	F3SG-4SRB0440-14-F
47	480	F3SG-4SRA0480-14	F3SG-4SRB0480-14
51	520	F3SG-4SRA0520-14-F	F3SG-4SRB0520-14-F
55	560	F3SG-4SRA0560-14	F3SG-4SRB0560-14
59	600	F3SG-4SRA0600-14-F	F3SG-4SRB0600-14-F
63	640	F3SG-4SRA0640-14	F3SG-4SRB0640-14
67	680	F3SG-4SRA0680-14-F	F3SG-4SRB0680-14-F
71	720	F3SG-4SRA0720-14-F	F3SG-4SRB0720-14-F
75	760	F3SG-4SRA0760-14-F	F3SG-4SRB0760-14-F
79	800	F3SG-4SRA0800-14	F3SG-4SRB0800-14
83	840	F3SG-4SRA0840-14-F	F3SG-4SRB0840-14-F
87	880	F3SG-4SRA0880-14-F	F3SG-4SRB0880-14-F
91	920	F3SG-4SRA0920-14-F	F3SG-4SRB0920-14-F
95	960	F3SG-4SRA0960-14-F	F3SG-4SRB0960-14-F
99	1,000	F3SG-4SRA1000-14	F3SG-4SRB1000-14
119	1,200	F3SG-4SRA1200-14	F3SG-4SRB1200-14
139	1,400	F3SG-4SRA1400-14	F3SG-4SRB1400-14
159	1,600	F3SG-4SRA1600-14	F3SG-4SRB1600-14
179	1,800	F3SG-4SRA1800-14	F3SG-4SRB1800-14
199	2,000	F3SG-4SRA2000-14	F3SG-4SRB2000-14

手掌检测用（最小检测物体φ25mm）

光轴数	检测高度(mm)	高级型	标准型
光轴数	检测高度(mm)	型号	型号
8	160	F3SG-4SRA0160-25	F3SG-4SRB0160-25
10	200	F3SG-4SRA0200-25-F	F3SG-4SRB0200-25-F
12	240	F3SG-4SRA0240-25	F3SG-4SRB0240-25
14	280	F3SG-4SRA0280-25-F	F3SG-4SRB0280-25-F
16	320	F3SG-4SRA0320-25	F3SG-4SRB0320-25
18	360	F3SG-4SRA0360-25-F	F3SG-4SRB0360-25-F
20	400	F3SG-4SRA0400-25	F3SG-4SRB0400-25
22	440	F3SG-4SRA0440-25-F	F3SG-4SRB0440-25-F
24	480	F3SG-4SRA0480-25	F3SG-4SRB0480-25
26	520	F3SG-4SRA0520-25-F	F3SG-4SRB0520-25-F
28	560	F3SG-4SRA0560-25	F3SG-4SRB0560-25
30	600	F3SG-4SRA0600-25-F	F3SG-4SRB0600-25-F
32	640	F3SG-4SRA0640-25	F3SG-4SRB0640-25
34	680	F3SG-4SRA0680-25-F	F3SG-4SRB0680-25-F
36	720	F3SG-4SRA0720-25	F3SG-4SRB0720-25
38	760	F3SG-4SRA0760-25-F	F3SG-4SRB0760-25-F
40	800	F3SG-4SRA0800-25	F3SG-4SRB0800-25
42	840	F3SG-4SRA0840-25-F	F3SG-4SRB0840-25-F
44	880	F3SG-4SRA0880-25	F3SG-4SRB0880-25
46	920	F3SG-4SRA0920-25-F	F3SG-4SRB0920-25-F
48	960	F3SG-4SRA0960-25	F3SG-4SRB0960-25
50	1,000	F3SG-4SRA1000-25-F	F3SG-4SRB1000-25-F
52	1,040	F3SG-4SRA1040-25	F3SG-4SRB1040-25
56	1,120	F3SG-4SRA1120-25	F3SG-4SRB1120-25
60	1,200	F3SG-4SRA1200-25	F3SG-4SRB1200-25
64	1,280	F3SG-4SRA1280-25	F3SG-4SRB1280-25
68	1,360	F3SG-4SRA1360-25	F3SG-4SRB1360-25
72	1,440	F3SG-4SRA1440-25	F3SG-4SRB1440-25
76	1,520	F3SG-4SRA1520-25	F3SG-4SRB1520-25
80	1,600	F3SG-4SRA1600-25	F3SG-4SRB1600-25
84	1,680	F3SG-4SRA1680-25	F3SG-4SRB1680-25
88	1,760	F3SG-4SRA1760-25	F3SG-4SRB1760-25
92	1,840	F3SG-4SRA1840-25	F3SG-4SRB1840-25
96	1,920	F3SG-4SRA1920-25	F3SG-4SRB1920-25
104	2,080	F3SG-4SRA2080-25	F3SG-4SRB2080-25
114	2,280	F3SG-4SRA2280-25	F3SG-4SRB2280-25
124	2,480	F3SG-4SRA2480-25	F3SG-4SRB2480-25

手臂/脚检测用（最小检测物体φ45mm）

光轴数	检测高度(mm)	高级型	标准型
光轴数	检测高度(mm)	型号	型号
6	240	F3SG-4SRA0240-45	F3SG-4SRB0240-45
10	400	F3SG-4SRA0400-45	F3SG-4SRB0400-45
14	560	F3SG-4SRA0560-45	F3SG-4SRB0560-45
18	720	F3SG-4SRA0720-45	F3SG-4SRB0720-45
22	880	F3SG-4SRA0880-45	F3SG-4SRB0880-45
30	1,200	F3SG-4SRA1200-45	F3SG-4SRB1200-45
38	1,520	F3SG-4SRA1520-45	F3SG-4SRB1520-45

人体检测用（最小检测物体φ85mm）

光轴数	检测高度(mm)	高级型	标准型
光轴数	检测高度(mm)	型号	型号
4	280	F3SG-4SRA0280-85	F3SG-4SRB0280-85
6	440	F3SG-4SRA0440-85	F3SG-4SRB0440-85
8	600	F3SG-4SRA0600-85	F3SG-4SRB0600-85
10	760	F3SG-4SRA0760-85	F3SG-4SRB0760-85
12	920	F3SG-4SRA0920-85	F3SG-4SRB0920-85

型号构成

多光束安全传感器　F3SG-PG

种类

本体

多光束安全传感器 F3SG-PG

*预定提供投光器单侧型号和受光器单侧型号。

例1）仅投光器：F3SG-4PGA0670-2A-L、仅受光器：F3SG-4PGA0670-2A-D

例2）仅投受器：F3SG-4PGA0970-3C-LD、仅偏转镜单元：F3SG-4PGA0970-3C-M

入侵检测用（光轴间距300～500mm）

光轴数	光轴间距(mm)	产品长度 (mm)	高级型
光轴数	光轴间距(mm)	产品长度 (mm)	型号
2	500	670	F3SG-4PGA0670-2A
3	400	970	F3SG-4PGA0970-3A
4	300	1,070	F3SG-4PGA1070-4A
4	400	1,370	F3SG-4PGA1370-4A

入侵检测用长距离型（光轴间距300～500mm）

光轴数	光轴间距(mm)	产品长度 (mm)	高级型
光轴数	光轴间距(mm)	产品长度 (mm)	型号
2	500	670	F3SG-4PGA0670-2L
3	400	970	F3SG-4PGA0970-3L
4	300	1070	F3SG-4PGA1070-4L
4	400	1370	F3SG-4PGA1370-4L

入侵检测用偏转镜型（光轴间距300～500mm）

光轴数	光轴间距(mm)	产品长度 (mm)	高级型
光轴数	光轴间距(mm)	产品长度 (mm)	型号
2	500	670	F3SG-4PGA0670-2C
4	300	1070	F3SG-4PGA1070-4C
4	400	1370	F3SG-4PGA1370-4C

附件（另售）

●安装支架 F3SG-SR/PG共通

可进行侧面安装、背面安装。

固定用

用途	形状	种类	型号
安装F3SG-SR/PG的支架。可进行侧面安装、背面安装。安装F3SG-SR/PG后，无法调整光轴。 2个1套(需要数量参考*)		标准支架(可兼用作中间支架)	F39-LSGF

* 检测高度160 ～ 1440：2 套（共4 个）、1520 ～ 2480mm：3 套（共6 个）

可在安装了F3SG-SR/PG的状态下进行光轴调整的安装支架。

种类	用途	型号
自由位置支架 (可兼用作中间支架)	角度调整范围为±15°。 2个1套(需要数量参考＊1)	F39-LSGA
上下支架(横孔2圆孔1)	在F3SG-SR/PG的上下端位置使用。角度调整范围为±22.5°。可替换已有的F3SJ、F3SN(标准支架)。 2个1套(需要数量参考*2)	F39-LSGTB-SJ
上下支架(横孔2)	在F3SG-SR/PG的上下端位置使用。角度调整范围为±22.5°。可替换已有的F3SG-RA/RE。 2个1套(需要数量参考＊2)	F39-LSGTB-RE
上下支架(竖孔3)	在F3SG-SR/PG的上下端位置使用。角度调整范围为±22.5°。可替换已有的MS4800、F3SR。 2个1套(需要数量参考＊2)	F39-LSGTB-MS

*1. 检测高度0160～0280：1套（共2个）、0320～1440：2套（共4个）、1520～2480：3套（共6个）

*2. 以上下支架+标准支架（可兼用作中间支架）或自由位置支架（可兼用作中间支架）使用时

检测高度0840以下时，不需要标准支架（可兼用作中间支架） /自由位置支架（可兼用作中间支架）。请使用上下支架×2套。

检测高度0880～1680：请以上下支架×2套+标准支架（可兼用作中间支架）或自由位置支架（可兼用作中间支架）×1套使用。

检测高度1760～2480：请以上下支架×2套+标准支架（可兼用作中间支架）或自由位置支架（可兼用作中间支架）×2套使用。

请结合第69页之后的“外形尺寸”确认。

●连接用电缆 F3SG-SR/PG共通

【本体电缆】

本体电缆（散线）

种类	电缆长度	型号
投光器用传感器侧：专用连接器、外部侧：电缆引出型、5芯颜色：灰	3m	F39-JG3C-L
	7m	F39-JG7C-L
	10m	F39-JG10C-L
受光器用传感器侧：专用连接器、外部侧：电缆引出型、8芯颜色：黑	3m	F39-JG3C-D
	7m	F39-JG7C-D
	10m	F39-JG10C-D

注：安全光幕/多光束安全传感器本体中未附带电缆。

请务必订购本体电缆（散线）：F39-JG□C-□或本体电缆延长用：F39-JGR3K-L/-D

本体电缆延长用

形状	种类	电缆长度	规格	型号
	投光器用传感器侧：专用连接器、外部侧：M12连接器(5针)、颜色：灰	0.3m		F39-JGR3K-L
	受光器用和投受光器用传感器侧：专用连接器、外部侧：M12连接器(8针)、颜色：黑	0.3m		F39-JGR3K-D

注1. 安全光幕/多光束安全传感器本体中未附带电缆。

请务必订购本体电缆（散线）：F39-JG□C-□或本体电缆延长用：F39-JGR3K-L/-D。

2. 请与延长电缆（单侧连接器）：F39-JG□A-□或延长电缆（两侧连接器）：F39-JG□B-□组合使用。

【延长电缆】

延长电缆（单侧连接器）

种类	电缆长度	型号
投光器用 M12连接器(5针)、5芯颜色：灰	3m	F39-JG3A-L
投光器用 M12连接器(5针)、5芯颜色：灰	10m	F39-JG10A-L
受光器用和投受光器用 M12连接器(8针)、8芯颜色：黑	3m	F39-JG3A-D
受光器用和投受光器用 M12连接器(8针)、8芯颜色：黑	10m	F39-JG10A-D

* 使用本附件时，请采取保护措施，防止附件本体沾到切削油。

注1. 请与本体电缆延长用：F39-JGR3K-L/-D组合使用。

2. 需要10m以上时，请与延长电缆（单侧连接器）：F39-JG□A-□和延长电缆（两侧连接器）：F39-JG□B-□组合使用。

3. 除上表所述以外，电缆长度也备有7、15、20m。请另行咨询。

延长电缆（两侧连接器）

种类	电缆长度	型号
投光器用两侧M12连接器(5针) 颜色：灰	3m	F39-JG3B-L
	10m	F39-JG10B-L
	20m	F39-JG20B-L
受光器用、 F3SG-PG偏转镜型的投受光器用两侧M12连接器(8针) 颜色：黑	3m	F39-JG3B-D
	10m	F39-JG10B-D
	20m	F39-JG20B-D

【连接电缆】

紧密连接电缆（投光器和受光器用　各1条/1套）

形状	种类	规格	电缆长度	型号
	投光器用传感器侧：专用连接器1、连接侧：专用连接器2 颜色：灰受光器用传感器侧：专用连接器1、连接侧：专用连接器2 颜色：黑	以最短长度(所连接传感器之间的电缆长度：12cm) 串联连接时使用。嵌合时：IP67等级、IP67G (JIS C 0920 附件1)	12cm	F39-JGR12L

注：所连接传感器之间的电缆长度需要12cm以上时，请使用串联连接电缆延长用：F39-JGR3W。

串联连接电缆延长用（投光器和受光器用　各1条/1套）

形状	种类	电缆长度	规格	型号
	投光器用传感器侧：专用连接器、连接侧：M12连接器(5针) 颜色：灰受光器用传感器侧：专用连接器、连接侧：M12连接器(8针) 颜色：黑	0.3m	所连接传感器之间的电缆长度需要12cm以上时，请与本体电缆延长用：F39-JGR3K组合使用。嵌合时：IP67等级、IP67G (JIC C 0920 附件1)	F39-JGR3W

【替换电缆_使用现有光幕接线时】

本体电缆替换用

规格	种类	电缆长度	型号
使用安全光幕F3SN、F3SJ-B/A、F3SR-B用的连接线与F3SG-SR连	F3SJ-B/A替换用投光器用专用连接器1、M12连接器(8针) 颜色：灰	0.3m	F39- JGR3K- SJ-L
使用安全光幕F3SN、F3SJ-B/A、F3SR-B用的连接线与F3SG-SR连	F3SJ-B/A替换用受光器用专用连接器1、M12连接器(8针)颜色：黑	0.3m	F39- JGR3K- SJ-D
接时，需要使用的替换电缆。使用安全光幕F3SG-RE用的连接线	F3SG-RE替换用投光器用专用连接器1、M12连接器(4针)颜色：灰	0.3m	F39- JGR3K- RE-L
接时，需要使用的替换电缆。使用安全光幕F3SG-RE用的连接线	F3SG-RE替换用受光器用专用连接器1、M12连接器(4针) 颜色：黑	0.3m	F39- JGR3K- RE-D
与F3SG-SR连接时，需要使用的替换电缆。	MS4800替换用投光器用专用连接器1、M12连接器(5针) 颜色：灰	0.3m	F39- JGR3K- MS-L
与F3SG-SR连接时，需要使用的替换电缆。	MS4800替换用受光器用专用连接器1、M12连接器(8针) 颜色：黑	0.3m	F39- JGR3K- MS-D

●设定工具SD Manager 3、智能连接器

设定工具SD Manager 3

种类	规格
SD Manager 3	电脑用的设定工具。请结合智能连接器使用。(通过Bluetooth^®通信连接时，需要Bluetooth^®通信单元)可从以下本公司网站下载。 https://www.fa.omron.com.cn/
SD Manager 3 Mobile APP	智能手机/平板设备用的监控工具。请结合智能连接器和Bluetooth^®通信单元使用。可从以下本公司网站下载。 https://www.fa.omron.com.cn/

智能连接器＊

规格	种类	型号
用于进行F3SG-SR/PG的设定或与外部设备进行IO-Link连接所需的设备。F3SG-SR/PG 的设定还可通过智能连接器本体的DIP-SW 或电脑进行。嵌合时：IP67等级、IP67G(JIS C 0920 附件1)	智能连接器	F39-SGIT-IL3
安装于智能连接器，利用Bluetooth®通信与 SD Manager 3连接的通信单元。嵌合时：IP67等级、IP67G(JIS C 0920 附件1) * 关于可用区域，请参考第138 页的“关于法规和标准”。	Bluetooth^® 通信单元	F39-SGBT
用于将智能连接器安装到DIN导轨的支架。	智能连接器固定支架 (DIN导轨安装用)	F39-LITF1

注. IO-Link设定文件（IODD文件）请从本公司网站（www.fa.omron.com.cn）下载。

* 与电脑连接时，请使用Bluetooth®通信单元（F39-SGBT）或市售的USB Type-CTM电缆。

智能连接器-IO-Link主站连接电缆

欧姆龙产 IO-Link 主站单元适用型号	种类	电缆长	型号
NX- ILM400	单侧连接器电缆 M12连接器(5针)、 5芯颜色：灰	2m	XS5F-D521-DJ0-IL
GX- ILM08C	两侧连接器电缆 M12连接器(5针)、颜色：灰	3m	F39-JG3B-L
		10m	F39-JG10B-L
		20m	F39-JG20B-L

* 使用本附件时，请采取保护措施，防止附件本体沾到切削油。

注. 控制输出（OSSD）侧请使用延长电缆（单侧连接器） F39-JG□A-D或延长电缆（两侧连接器） F39-JG□B-D。

●省接线系统

Y型插接头插头/插座两侧连接器

形状	种类	规格	电缆长度	型号
	M12连接器省接线用嵌合时： IP67等级 *1		0.5m	F39-GCNY2

*1. 使用本附件时，请采取保护措施，防止附件本体沾到切削油。

*2. 电缆（本体电缆延长用及延长电缆）请按投光器用（电缆型号末尾：-L） /受光器用（电缆型号末尾：-D）分别订购。

复位按钮连接器

形状	种类	规格	电缆长度	型号
	M12连接器省接线用嵌合时： IP67等级 *1		0.5m	F39-GCNY3

*1. 使用本附件时，请采取保护措施，防止附件本体沾到切削油。

*2. 电缆（本体电缆延长用及延长电缆）请按投光器用（电缆型号末尾：-L） /受光器用（电缆型号末尾：-D）分别订购。

复位按钮连接器-复位按钮连接用电缆
带电缆的连接器　插座单侧连接器

种类	电缆长度	型号
M12连接器 (4针)、4芯	1m	XS5F-D421-C80-F
	2m	XS5F-D421-D80-F
	3m	XS5F-D421-E80-F
	5m	XS5F-D421-G80-F
	10m	XS5F-D421-J80-F
	20m	XS5F-D421-L80-F

*使用本附件时，请采取保护措施，防止附件本体沾到切削油。

●屏蔽系统

屏蔽触发器 E3Z M8连接器型

检测距离	适用支架	输出	型号
10m (红色光)	F39-FMA[][][]T	NPN输出	E3Z-T66A
10m (红色光)	F39-FMA[][][]T	PNP输出	E3Z-T86A
4m *2 (红色光)	F39-FMA[][][]R	NPN输出	E3Z-R66
		PNP输出	E3Z-R86
		反射板	E39-R1S

注：屏蔽触发器不带屏蔽触发器支架。屏蔽触发器支架另售。

*1. 未附带反射板。使用回归反射型时，请同时订购传感器（E3Z-R□6）本体和反射板（E39-R1S）。

*2. 传感器（E3Z）和反射板的距离请设定为100mm以上。

E3Z的详情请参考本公司网站（www.fa.omron.com.cn）。

屏蔽触发器支架（投光器用和受光器用　各1个/1套）

用途	长度	型号
可方便地安装透过型屏蔽触发器。	150mm	F39-FMA150T
可方便地安装透过型屏蔽触发器。	400mm	F39-FMA400T
可方便地安装回归反射型屏蔽触发器。	150mm	F39-FMA150R
可方便地安装回归反射型屏蔽触发器。	400mm	F39-FMA400R

注1. 屏蔽触发器支架不带屏蔽触发器。请务必订购屏蔽触发器。

2. 要将屏蔽触发器支架安装到光幕本体上时，请订购屏蔽触发器支架　光幕固定支架：F39-LMAF1。安装到地板安装支架上时，无需固定支架。

屏蔽触发器支架光幕固定支架（投光器和受光器用　各1个/1套）＊

形状	用途	型号
	F3SG-SR/PG共用	F39-LMAF1

注：不能用于产品长度小于280mm的F3SG-SR/PG。

* 要将屏蔽触发器支架安装到光幕本体上时，请订购。安装到地板安装支架上时，无需固定支架。

屏蔽触发器接线盒

形状	用途	规格	电缆长度	型号
	可减少屏蔽触发器的接线工数。	PNP/NPN共通本体：M12插座(5针)×7、 M12插座(8针)×1 电缆：M12插头(8针)×1 嵌合时：IP67等级 ×1	0.5m	F39-GCN5

*1. 使用本附件时，请采取保护措施，防止附件本体沾到切削油。

*2. 要使用4台屏蔽触发器，请订购可连接至F39-GCN5的屏蔽触发器E3Z-R□□ （回归反射型）。

屏蔽触发器接线盒用连接电缆

用途	规格	电缆长度	型号
屏蔽触发器和屏蔽触发器接线盒(F39-GCN5)的连接电缆	PNP/NPN共通本体：M12插座(5针) ×7、 M12插座(8针) ×1 电缆：M12插头(8针) ×1 嵌合时：IP67等级＊	0.2m	XS3W-M42C-4C2-A
传感器I/O连接器(两侧连接器M8) 与屏蔽触发器接线盒用连接电缆组合使用	带电缆连接器 M8插座/M8插头两侧连接器(4针) 直型(插座、插头)	1m	XS3W-M421-401-R
		2m	XS3W-M421-402-R
		5m	XS3W-M421-405-R
		10m	XS3W-M421-410-R
传感器I/O连接器(两侧连接器M8)电缆与屏蔽触发器接线盒用连接电缆组合使用。屏蔽触发器(E3Z)的连接器间隔为40～ 80mm时，与XS3W-M42C-4C2-A组合使用。	带电缆连接器 M8插座/M8插头两侧连接器(4针) L型(插座) / 直型(插头)	2m	XS3W-M424-402-R


		5m	XS3W-M424-405-R

*使用本附件时，请采取保护措施，防止附件本体沾到切削油。
注1. 安全光幕/多光束安全传感器的输出（通过接线选择PNP/NPN）和屏蔽触发器的输出（PNP/NPN 输出类型选择）请统一为其中的一个后订购。
　2. XS3W、XS5W的详情请参考本公司网站（www.fa.omron.com.cn）。
　3. 如果将屏蔽触发器接线盒和智能连接器组合使用，连接时请使用延长电缆（两侧连接器） F39-JG□B-D。
　　以下连接示例中，光幕为光同步。

●地板安装系统

地板安装支架

形状	适用光幕		支架高度	型号
形状	F3SG-SR安全光幕	F3SG-PG多光束安全传感器	支架高度	型号
	～检测高度0880	F3SG-4PGA0670-2[]	990mm	F39-ST0990
	～检测高度1200	F3SG-4PGA0970-3A/3L F3SG-4PGA1070-4[]	1,310mm	F39-ST1310
	～检测高度1520	F3SG-4PGA1370-4[]	1,630mm	F39-ST1630
	～检测高度1840		1,950mm	F39-ST1950
	～检测高度2080		2,270mm	F39-ST2270

地板安装镜

形状	适用光幕		支架高度	型号
形状	F3SG-SR安全光幕	F3SG-PG多光束安全传感器	支架高度	型号
（检测距离衰减率15％）	～检测高度0880	F3SG-4PGA0670-2A/2L	990mm	F39-ST0990
	～检测高度1200	F3SG-4PGA0970-3A/3L F3SG-4PGA1070-4A/4L	1,310mm	F39-ST1310
	～检测高度1520	F3SG-4PGA1370-4A/4L	1,630mm	F39-ST1630
	～检测高度1840	-	1,950mm	F39-ST1950
（检测距离衰减率10％）	-	F3SG-4PGA0670-2A/2L	990mm	F39-PML0990-2
	-	F3SG-4PGA0970-3A/3L	1,310mm	F39-PML1310-3
	-	F3SG-4PGA1070-4A/4L		F39-PML1310-4
	-	F3SG-4PGA1070-4A/4L		F39-PML1310-4
	-	F3SG-4PGA1370-4A/4L	1,630mm	F39-PML1630-4

*1. 地板安装支架、地板安装镜、支架角度调整底座，每套一个。

*2. 支架角度调整底座另售。

支架角度调整底座

形状	用途	型号
	安装到地板安装支架、地板安装镜上使用。可调整支架的角度和高度。	F39-STB

*1. 地板安装支架、地板安装镜、支架角度调整底座，每套一个。

*2. 支架角度调整底座另售。

●F3SG-SR/PG系列共通　其他配件

激光指针

形状	规格	型号
	在光轴调整的粗调时，安装到F3SG-SR/PG的光学面上，通过激光辅助光轴的调整。	F39-PTG

指示灯

形状	规格	型号
	安装到投光器、受光器或投受光器上，以亮灯状态显示F3SG-SR/PG的动作状态。颜色：红、橙和绿状态：亮灯、闪烁和熄灭 IP67等级＊	F39-SGLP

* 使用本附件时，请采取保护措施，防止附件本体沾到切削油。

注：指示灯不具备Bluetooth®通信功能。

●F3SG-SR专用附件（※F3SG-PG不可用。）

正面保护罩（投光器和受光器用、2个1套）

形状	适用安全光幕型号			型号
形状	手指检测用	手掌检测用	手臂/脚检测用	型号
(检测距离衰减率10%)	F3SG-4SR[]0160-14	F3SG-4SR[]0160-25	―	F39-HSG0160
	F3SG-4SR[]0240-14	F3SG-4SR[]0240-25	F3SG-4SR[]0240-45	F39-HSG0240
	F3SG-4SR[]0320-14	F3SG-4SR[]0320-25	―	F39-HSG0320
	F3SG-4SR[]0400-14	F3SG-4SR[]0400-25	F3SG-4SR[]0400-45	F39-HSG0400
	F3SG-4SR[]0480-14	F3SG-4SR[]0480-25	―	F39-HSG0480
	F3SG-4SR[]0560-14	F3SG-4SR[]0560-25	F3SG-4SR[]0560-45	F39-HSG0560
	F3SG-4SR[]0640-14	F3SG-4SR[]0640-25	―	F39-HSG0640
	―	F3SG-4SR[]0720-25	F3SG-4SR[]0720-45	F39-HSG0720
	F3SG-4SR[]0800-14	F3SG-4SR[]0800-25	―	F39-HSG0800
	―	F3SG-4SR[]0880-25	F3SG-4SR[]0880-45	F39-HSG0880
	F3SG-4SR[]0960-14-F	F3SG-4SR[]0960-25	―	F39-HSG0960
	―	F3SG-4SR[]1040-25	―	F39-HSG1040
	―	F3SG-4SR[]1120-25	―	F39-HSG1120
	F3SG-4SR[]1200-14	F3SG-4SR[]1200-25	F3SG-4SR[]1200-45	F39-HSG1200
	―	F3SG-4SR[]1280-25	―	F39-HSG1280
	―	F3SG-4SR[]1360-25	―	F39-HSG1360
	―	F3SG-4SR[]1440-25	―	F39-HSG1440
	―	F3SG-4SR[]1520-25	F3SG-4SR[]1520-45	F39-HSG1520
	F3SG-4SR[]1600-14	F3SG-4SR[]1600-25	―	F39-HSG1600
	―	F3SG-4SR[]1680-25	―	F39-HSG1680
	―	F3SG-4SR[]1760-25	―	F39-HSG1760
	―	F3SG-4SR[]1840-25	―	F39-HSG1840
	―	F3SG-4SR[]1920-25	―	F39-HSG1920

注. 未记载检测高度的安全光幕，可组合多个正面保护罩使用。

除了上述型号外，还备有F39-HSG0360。需要组合使用时，请订购。

测试杆＊

形状	直径	型号
—	φ14mm	F39-TRD14
—	φ25mm	F39-TRD25
—	φ30mm	F39-TRD30

* 直径大于φ 30mm 的测试杆请用户自行准备。

F3SG-SR-K

型号构成

IP69K型号 F3SG-SR-K

种类

安全光幕 IP69K型号

本体 F3SG-SR-K

手指检测用（最小检测物体φ14mm）

光轴数	检测高度(mm)	标准型
光轴数	检测高度(mm)	型号
31	320	F3SG-4SRB0320-14-K
39	400	F3SG-4SRB0400-14-K
47	480	F3SG-4SRB0480-14-K
55	560	F3SG-4SRB0560-14-K
63	640	F3SG-4SRB0640-14-K
71	720	F3SG-4SRB0720-14-K
79	800	F3SG-4SRB0800-14-K
87	880	F3SG-4SRB0880-14-K
95	960	F3SG-4SRB0960-14-K
99	1000	F3SG-4SRB1000-14-K
119	1200	F3SG-4SRB1200-14-K
139	1400	F3SG-4SRB1400-14-K
159	1600	F3SG-4SRB1600-14-K
179	1800	F3SG-4SRB1800-14-K

注：连接电缆与本体为一体型。

手掌检测用（最小检测物体φ25mm）

光轴数	检测高度(mm)	标准型
光轴数	检测高度(mm)	型号
16	320	F3SG-4SRB0320-25-K
20	400	F3SG-4SRB0400-25-K
24	480	F3SG-4SRB0480-25-K
28	560	F3SG-4SRB0560-25-K
32	640	F3SG-4SRB0640-25-K
36	720	F3SG-4SRB0720-25-K
40	800	F3SG-4SRB0800-25-K
44	880	F3SG-4SRB0880-25-K
48	960	F3SG-4SRB0960-25-K
50	1000	F3SG-4SRB1000-25-K
52	1040	F3SG-4SRB1040-25-K
56	1120	F3SG-4SRB1120-25-K
60	1200	F3SG-4SRB1200-25-K
64	1280	F3SG-4SRB1280-25-K
68	1360	F3SG-4SRB1360-25-K
72	1440	F3SG-4SRB1440-25-K
76	1520	F3SG-4SRB1520-25-K
80	1600	F3SG-4SRB1600-25-K
84	1680	F3SG-4SRB1680-25-K
88	1760	F3SG-4SRB1760-25-K
92	1840	F3SG-4SRB1840-25-K

注：连接电缆与本体为一体型。

附件（另售）

F3SG-SR-K专用

安装支架

用途	形状	种类	型号
安装F3SG-SR-K的支架。两端固定支架。可进行360°安装(含侧面安装和背面安装)。		IP69K型号安装支架	F39-LSGTB-K

安全光幕/多光束安全传感器

F3SG-SR　本体

型号中的□□□□为4位数的检测高度（mm）。

型号				安全光幕
型号				F3SG-4SRA[][][][]-14 F3SG-4SRB[][][][]-14	F3SG-4SRA[][][][]-25 F3SG-4SRB[][][][]-25	F3SG-4SRA[][][][]-45 F3SG-4SRB[][][][]-45	F3SG-4SRA[][][][]-85 F3SG-4SRB[][][][]-85
性能	最小检测物体直径			不透明物体
	最小检测物体直径			Φ14mm	Φ25mm	Φ45mm	Φ85mm
	光轴间距			10mm	20mm	40mm	80mm
	光轴数			15～199光轴	8～124光轴	6～38光轴	4～12光轴
	镜头尺寸			4.4W×3.4Hmm	6.7W×4.5Hmm
	检测高度			160～ 2,000mm	160～ 2,480mm	240～ 1,520mm	280～ 920mm
	产品长度			―
	检测距离	长距离模式		0.3～10.0m*	0.3～20.0m
		短距离模式		0.3～3.0m*	0.3～7.0m
		* 在 -10 ～ -30 ℃的环境温度下运行时，长距离模式使用 0.3 ～ 5.0m 的检测距离，短距离模式使用 0.3 ～ 1.5m 的检测距离。
	响应时间＊1	标准模式	ON → OFF	光同步： 8～18ms 有线同步： 10～21ms	光同步： 8～13ms 有线同步： 10～17ms	光同步：8ms 有线同步：10ms
		标准模式	OFF → ON	光同步： 40～90ms 有线同步： 50～105ms	光同步： 40～65ms 有线同步： 50～85ms	光同步：40ms 有线同步：50ms
		2倍低速模式＊2	ON → OFF	光同步： 16～36ms 有线同步： 20～42ms	光同步： 16～26ms 有线同步： 20～34ms	光同步：16ms 有线同步：20ms
		2倍低速模式＊2	OFF → ON	光同步： 80～180ms 有线同步： 100～210ms	光同步： 80～130ms 有线同步： 100～170ms	光同步：80ms 有线同步：100ms
		4倍低速模式＊2	ON → OFF	光同步： 32～72ms 有线同步： 40～84ms	光同步： 32～52ms 有线同步： 40～68ms	光同步：32ms 有线同步：40ms
		4倍低速模式＊2	OFF → ON	光同步： 160～360ms 有线同步： 200～420ms	光同步： 160～260ms 有线同步： 200～340ms	光同步：160ms 有线同步：200ms
		8倍低速模式＊2	ON → OFF	光同步： 64～144ms 有线同步： 80～168ms	光同步： 64～104ms 有线同步： 80～136ms	光同步：64ms 有线同步：80ms
		8倍低速模式＊2	OFF → ON	光同步： 320～720ms 有线同步： 400～840ms	光同步： 320～520ms 有线同步： 400～680ms	光同步：320ms 有线同步：400ms
		1. 单独使用时的响应时间。　　详情参考第61页。连接时的响应时间参考 “用户手册 (手册编号：SGFM-CN5-726)”。 2. 可通过SD Manager 3选择。
	有效出入口角度 (EAA) (IEC 61496-2)			检测距离3m以上时，投光器、受光器均为±2.5°以下
	光源			红外LED (波长870nm)
	接通电源后的启动时间			3s以下
电气规格	电源电压(Vs)			SELV/PELV DC24V±20% (波纹p-p10%以下)
	消耗电流			详情参考第61页。
	控制输出 (OSSD)			PNP或NPN晶体管2输出 (根据电源线的连接对象，设定PNP或NPN) 负载电流300mA以下、残留电压2V以下 (因电缆延长而引起的电压下降除外)、容量负载1 μ F以下、感性负载2.2H 以下 123 漏电流1mA以下 (PNP)、 2mA以下 (NPN) 4 1. 对于F3SG-4SRA，连接2个时：负载电流为150 mA以下，连接3个时：负载电流为80 mA以下。 2. 连接智能连接器时残留电压3V以下 3. 感性负载的值为频繁进行控制输出的ON/OFF时的大值。以4Hz以下的频率使用控制输出时，可使用的感性负载值会变大。 4. 这是在追加连接含电容器等容量负载的元件时需要考虑的值。
	辅助输出			PNP或NPN晶体管1输出 (根据电源线的连接对象，设定PNP或NPN) 负载电流100mA以下、残留电压2V以下* * 连接智能连接器时残留电压3V以下。
	输出动作模式	控制输出		入光时ON(受光器接收到投光信号后，控制输出变为ON)
	输出动作模式	辅助输出		控制输出信息(输出反转功能：有效)(出厂设置) (可通过SD Manager 3选择)
	输入电压	测试输入		连接DC24V时停止投光 ON电压：Vs-3 V～Vs(短路电流约5.0mA) ＊ OFF电压：0V～1/2Vs或开路(短路电流约6.0mA) ＊连接0V时停止投光 ON电压：0～3V(短路电流约6.0mA) OFF电压：1/2Vs～Vs或开路(短路电流约5.0mA) ＊
		检测距离选择输入		长距离：12V～Vs(短路电流约4.2mA) ＊或开路短距离：0～3V(短路电流约4.2mA)
		复位输入/ 外部设备监控输入		PNP ON电压：Vs-3 V～Vs(短路电流约9.5mA) ＊　　OFF电压：0V～1/2Vs或开路(短路电流约13.0mA) ＊ NPN ON电压：0～3V(短路电流约13.0mA) 　　OFF电压：1/2Vs～Vs或开路(短路电流约9.5mA) ＊
		屏蔽输入A/B、预复位输入、 PSDI输入		PNP ON电压：Vs-3V～Vs(短路电流约4.5mA) ＊　　OFF电压：0V～1/2Vs或开路(短路电流约7.0mA) ＊ NPN ON电压：0～3V(短路电流约7.0mA) 　　OFF电压：1/2Vs～Vs或开路(短路电流约4.5mA) ＊
		*这里的Vs是指使用环境下的电源电压值。
	过电压类别 (IEC 60664-1)			II
	指示灯			详情参考第124页。
	保护电路			输出负载短路保护
	绝缘阻抗			20MΩ以上(DC500V兆欧表)
	耐电压			AC1,000V、50/60Hz、1分
功能规格	防相互干扰功能			利用扫描代码进行的光同步：可防止2套元件之间的相互干扰。有线同步：可防止3套元件之间的相互干扰。
	串联连接功能			连接数：最多3套总光轴数：最多255个光轴
	测试功能			自我测试(接通电源时及通电时) 外部测试(通过测试输入进行的投光停止功能)
	安全相关功能			联锁外部设备监控(EDM) 预复位 PSDI 固定消隐/浮动消隐降低分辨率屏蔽/强制通过防止相互干扰 PNP/NPN选择响应时间变更
环境规格	环境温度	动作时		-30～55℃(无结冰)
	环境温度	保存时		-30～70℃
	环境湿度	动作时		35～85%RH(无结露)
	环境湿度	保存时		35～95%RH
	使用环境照度			白炽灯：受光面照度3,000lx以下太阳光：受光面照度10,000lx以下
	保护结构 (IEC 60529)			IP65及IP67(IEC 60529)、IP67G(JIS C 0920 附件1)
	耐振动 (IEC 61496-1)			10～55Hz、双振幅0.7mm、3轴各轴20次扫描
	耐冲击 (IEC 61496-1)			100m/s²、3轴各轴1,000次
	污染等级 (IEC 60664-1)			3
连接规格	本体电缆	连接方式		传感器侧：专用连接器、外部侧：M12连接器型(5针(投光器)、 8针(受光器))或电缆引出型、嵌合时IP67等级、 IP67G等级(JIS C 0920 附件1) ＊ *这是在传感器本体正确嵌合状态下的保护结构性能。电缆芯线露出的部分不在本性能的对象范围内。
		芯数		投光器侧：5芯、受光器侧：8芯
		电缆长度		详情参考第42页。
		电缆直径		6mm
		容许弯曲半径		R5mm
	串联连接电缆	连接方式		传感器侧：专用连接器、连接侧：M12连接器型(5针(投光器)、 8针(受光器))或专用连接器、嵌合时IP67等级、 IP67G等级(JIS C 0920 附件1) ＊ * 这是在传感器本体及本体电缆正确嵌合状态下的保护结构性能。电缆芯线露出的部分不在本性能的对象范围内。
		芯数		投光器侧：5芯、受光器侧：8芯
		电缆长度		详情参考第44页。
		电缆直径		6mm
		容许弯曲半径		R5mm
	延长电缆・单侧连接器・两侧连接器	连接方式		M12连接器型(5针(投光器)、8针(受光器))、嵌合时IP67等级＊ *这是在M12连接器正确嵌合状态下的保护结构性能。电缆芯线露出的部分不在本性能的对象范围内。
		芯数		投光器侧：5芯、受光器侧：8芯
		电缆长度		详情参考第43页。
		电缆直径		6.6mm
		容许弯曲半径		R36mm
	电缆延长	电缆延长的条件参考第58页。
		本体电缆		光同步时：电源和投光器之间、电源和受光器之间均为100m以内＊有线同步时：电源和投光器之间、电源和受光器之间、投光器和受光器之间均为100m以内＊ *连接智能连接器(F39-SGIT-IL3)时，额定电源电压 DC24V～24V+20%通电时。
		连接时		所连接传感器之间使用的延长电缆： 10m以内(不含串联连接电缆延长用＊1和本体电缆延长用＊2) 1. F39-JGR3W 2. F39-JGR3K
材质				壳体：铝合金盖帽：PBT树脂光学罩盖：亚克力树脂标准支架(可兼用作中间支架)(F39-LSGF)：锌合金 FE板：不锈钢
重量				详情参考第61页。
附件				使用说明书、快速安装手册、故障排除贴纸、警示区标签、终端盖 (扫描代码切换用)
标准适用	适用标准			详情参考第137页。
	ESPE型 (IEC 61496-1)			4型
	性能等级(PL) /安全类别			PL e/安全类别4 (EN ISO 13849-1:2015)
	PFHD			1.1× 10^-8以下 (IEC 61508)
	验证测试间隔TM			20年(IEC 61508)
	SFF			99% (IEC 61508)
	HFT			1(IEC 61508)
	分类			B型(IEC 61508-2)

F3SG-PG　本体

型号中的□□□□为4位数的检测高度（mm）。

型号				多光束安全传感器
型号				F3SG-4PGA[][][][]-[]A	F3SG-4PGA[][][][]-[]L	F3SG-4PGA[][][][]-[]C
性能	最小检测物体直径			不透明物体
	最小检测物体直径			φ 30mm
	光轴间距			F3SG-4PGA0670-2 []：500mm F3SG-4PGA0970-3 []：400mm F3SG-4PGA1070-4 []：300mm F3SG-4PGA1370-4 []：400mm		F3SG-4PGA0670-2C：500mm F3SG-4PGA1070-4C：300mm F3SG-4PGA1370-4C：400mm
	光轴数			F3SG-4PGA0670-2 []：2 光轴 F3SG-4PGA0970-3 []：3 光轴 F3SG-4PGA1070-4 []：4 光轴 F3SG-4PGA1370-4 []：4 光轴		F3SG-4PGA0670-2C：2 光轴 F3SG-4PGA1070-4C：4 光轴 F3SG-4PGA1370-4C：4 光轴
	镜头尺寸			8.1W× 12.8Hmm
	检测高度			ー
	产品长度			670mm/970mm/1070mm/1370mm
	检测距离	长距离模式		0.5 ～ 20m	20 ～ 70m	0.5 ～ 5m
	检测距离	短距离模式		ー	0.5 ～ 20m	ー
	响应时间	标准模式	ON→ OFF	光同步：8ms 有线同步：10ms
		标准模式	OFF→ ON	光同步：40ms 有线同步：50ms
		2倍低速模式 *	ON→ OFF	光同步：16ms 有线同步：20ms
		2倍低速模式 *	OFF→ ON	光同步：80ms 有线同步：100ms
		4倍低速模式 *	ON→ OFF	光同步：32ms 有线同步：40ms
		4倍低速模式 *	OFF→ ON	光同步：160ms 有线同步：200ms
		8倍低速模式 *	ON→ OFF	光同步：64ms 有线同步：80ms
		8倍低速模式 *	OFF→ ON	光同步：320ms 有线同步：400ms
		* 可通过 SD Manager 3 选择。
	有效出入口角度 (EAA) (IEC 61496-2)			检测距离 3m 以上时，投光器、受光器、投受光器均为± 2.5° 以下偏转镜单元不适用
	光源			红外LED (波长 870nm)
	接通电源后的启动时间			3s以下
电气规格	电源电压 (Vs)			SELV/PELV DC24V± 20% (波纹p-p10% 以下)
	消耗电流			详情参考第 68 页。
	控制输出 (OSSD)			PNP或NPN晶体管 2 输出 (根据电源线的连接对象，设定PNP或NPN) 负载电流 300mA以下、残留电压 2V 以下 (因电缆延长而引起的电压下降除外)、容量负载 1 μ F以下、感性负载 2.2H以下漏电流 1mA以下 (PNP)、 2mA以下 (NPN) 1. 运行时的环境温度为 45 ～ 55 ℃时，负载电流为 150mA以下 2. 连接智能连接器时残留电压3V以下 3. 感性负载的值为频繁进行控制输出的ON/OFF时的最大值。以4Hz以下的频率使用控制输出时，可使用的感性负载值会变大。 4. 这是在追加连接含电容器等容量负载的元件时需要考虑的值。
	辅助输出			PNP或NPN晶体管 1 输出 (根据电源线的连接对象，设定PNP或NPN) 负载电流 100mA以下、残留电压 2V 以下* * 连接智能连接器时残留电压3V以下。
	输出动作模式	控制输出		入光时ON (受光器接收到投光信号后，控制输出变为ON)
	输出动作模式	辅助输出		控制输出信息 (输出反转功能：有效)(出厂设置)(可通过 SD Manager 3 选择)
	输入电压	测试输入	ー	连接DC24V时停止投光 ON 电压：Vs-3V～ Vs (短路电流约 5.0mA) * OFF 电压：0V～ 1/2Vs 或开路 (短路电流约 6.0mA) * 连接 0V时停止投光 ON 电压：0 ～ 3V (短路电流约 6.0mA) OFF 电压：1/2Vs～Vs或开路 (短路电流约 5.0mA) *
		检测距离选择输入	ー	ー	长距离模式：12V ～ Vs (短路电流约 4.2mA) * 或开路短距离模式：0 ～ 3V (短路电流约 4.2mA)
		复位输入/ 外部设备监控输入		PNP ON电压：Vs-3V～ Vs (短路电流约 9.5mA) * OFF 电压：0V～ 1/2Vs或开路 (短路电流约 13.0mA) * NPN ON电压：0 ～ 3V (短路电流约 13.0mA) OFF 电压：1/2Vs～Vs或开路 (短路电流约 9.5mA) *
		屏蔽输入A/B、预复位输入、 PSDI输入		PNP ON电压：Vs-3V～ Vs (短路电流约 4.5mA) * OFF 电压：0V～ 1/2Vs或开路 (短路电流约 7.0mA) * NPN ON电压：0 ～ 3V (短路电流约 7.0mA) OFF 电压：1/2Vs～Vs或开路 (短路电流约 4.5mA) *
		* 这里的Vs是指使用环境下的电源电压值。
	过电压类别 (IEC 60664-1)			II
	指示灯			详情参考第 124 页。
	保护电路			输出负载短路保护
	绝缘阻抗			20MΩ以上 (DC500V兆欧表)
	耐电压			AC1,000V、 50/60Hz、 1 分
功能规格	防相互干扰功能			利用扫描代码进行的光同步：可防止 2 套元件之间的相互干扰。有线同步：可防止 3 套元件之间的相互干扰。
	串联连接功能			ー
	测试功能		自我测试 (接通电源时及通电时)	自我测试 (接通电源时及通电时) 外部测试 (通过测试输入进行的投光停止功能)
	安全相关功能			联锁外部设备监控 (EDM) 预复位屏蔽/ 强制通过防止相互干扰 PNP/NPN选择响应时间变更
环境规格	环境温度	动作时		-30 ～ 55 ℃ (无结冰)
	环境温度	保存时		-30 ～ 70 ℃
	环境湿度	动作时		35 ～ 85%RH (无结露)
	环境湿度	保存时		35 ～ 95%RH
	使用环境照度			白炽灯：受光面照度 3,000lx以下太阳光：受光面照度 10,000lx以下
	保护结构 (IEC 60529)			IP65 和 IP67 (IEC 60529)
	耐振动 (IEC 61496-1)			10 ～ 55Hz、双振幅 0.7mm、 3 轴各轴 20 次扫描
	耐冲击 (IEC 61496-1)			100m/s²、 3 轴各轴 1,000 次
	污染等级 (IEC 60664-1)			3
连接规格	本体电缆	连接方式		传感器侧：专用连接器、外部侧：M12 连接器型 (5 针 (投光器)、 8 针 (受光器))或电缆引出型、嵌合时 IP67 等级、 IP67G 等级 (JIS C 0920 附件 1) * * 这是在传感器本体正确嵌合状态下的保护结构性能。电缆芯线露出的部分不在本性能的对象范围内。
		芯数		投光器侧：5 芯、受光器侧：8 芯、投受光器侧：8 芯
		电缆长度		详情参考第 42 页。
		电缆直径		6mm
		容许弯曲半径		R5mm
	串联连接电缆	连接方式		ー
		芯数		ー
		电缆长度		ー
		电缆直径		ー
		容许弯曲半径		ー
	延长电缆 •单侧连接器 •两侧连接器	连接方式		M12 连接器型 (5 针 (投光器)、 8 针 (受光器))、嵌合时 IP67 等级* * 这是在M12连接器正确嵌合状态下的保护结构性能。电缆芯线露出的部分不在本性能的对象范围内。
		芯数		投光器侧：5 芯、受光器侧：8 芯、投受光器侧：8 芯
		电缆长度		详情参考第 43 页。
		电缆直径		6.6mm
		容许弯曲半径		R36mm
	电缆延长	电缆延长的条件参考第58页。
		本体电缆		光同步时：电源和投光器之间、电源和受光器之间均为 100m以内* 有线同步时：电源和投光器之间、电源和受光器之间、投光器和受光器之间均为100m以内* * 连接智能连接器 (F39-SGIT-IL3)时，额定电源电压DC24V～24V+20%通电时。
		连接时		ー
材质				壳体：铝合金盖帽：PBT树脂光学罩盖：亚克力树脂 FE板：不锈钢
重量				详情参考第 68 页。
附件				使用说明书、快速安装手册、故障排除贴纸、终端盖(扫描代码切换用)
标准适用	适用标准			详情参考第 137 页。
	ESPE型 (IEC 61496-1)			4 型
	性能等级 (PL) /安全类别			PL e/ 安全类别 4 (EN ISO 13849-1:2015)
	PFHD			1.1 × 10^-8以下 (IEC 61508)
	验证测试间隔TM			20 年 (IEC 61508)
	SFF			99% (IEC 61508)
	HFT			1 (IEC 61508)
	分类			B型 (IEC 61508-2)

●电缆延长条件

关于F3SG-SR/PG的电缆延长，请参考下图。关于包含智能连接器的电缆延长，请参考用户手册（手册编码：SGFM-CN5-726）。

智能连接器 F39-SGIT-IL3

型号			F39-SGIT-IL3
适用传感器			F3SG-SR/PG
性能	响应时间		输出ON→OFF、输出OFF→ON均为44ms以下＊ *从传感器的控制输出状态发生变化到DO(pin2)的状态发生变化之间的间隔。
性能	接通电源后的启动时间		3s以下
电气规格	电源电压(Vs)		由外部电源供电时：SELV/PELV DC24V±20%(波纹p-p10%以下)、由USB供电时：DC5V
	消耗电流		85mA以下(连接DC24V电源、IO-Link主站时)
	控制输出 (OSSD) / 辅助输出		由于直接与F3SG-SR/PG的控制输出/辅助输出连接，因此请参考F3SG-SR/PG的额定值。
	pin2数字输出 (IO-Link) ＊		PNP晶体管1输出负载电流100mA以下、残留电压2V以下、漏电流1mA以下控制输出ON时， DO为OFF。控制输出OFF时， DO为ON。(与F3SG-SR的PNP/NPN设定无关)
	*CN3的DO(pin2)的输出
	输入电压	复位输入、外部设备监控输入	PNP ON电压：Vs-3 V～Vs(短路电流约9.5mA) ＊2 　　OFF电压：0V～1/2Vs或开路(短路电流约13.0mA) ＊2 NPN ON电压：0～3V(短路电流约13.0mA) 　　OFF电压：1/2Vs～Vs或开路(短路电流约9.5mA) ＊2
		屏蔽输入 A/B、预复位输入、 PSDI输入＊1	PNP ON电压：Vs-3V～Vs(短路电流约4.5mA) ＊2 　　OFF电压：0V～1/2Vs或开路(短路电流约7.0mA) ＊2 NPN ON电压：0～3V(短路电流约7.0mA) 　　OFF电压：1/2Vs～Vs或开路(短路电流约4.5mA) ＊2
		1. 仅F3SG-SR支持PSDI输入。 2. 这里的Vs是指使用环境下的电源电压值。
	过电压类别 (IEC 60664-1)		II
	保护电路		输出负载短路保护、输出逆接保护
	绝缘阻抗		20MΩ以上(DC500V兆欧表)
	耐电压		AC1,000V、50/60Hz、1分
功能规格	维护信息		错误记录通电时间
环境规格	环境温度	动作时	-30～55℃(无结冰)
	环境温度	保存时	-30～70℃
	环境湿度	动作时	35～85%RH(无结露)
	环境湿度	保存时	35～85%RH
	保护结构 (IEC 60529)		IP65、IP67及IP67G(安装罩盖及连接电缆时)
	耐振动 (IEC 61496-1)		10～55Hz、双振幅0.7mm、3轴各轴20次扫描
	耐冲击 (IEC 61496-1)		100m/s²、3轴各轴1,000次
	污染等级 (IEC 60664-1)		3
连接规格	传感器、控制柜、 IO-Link		M12连接器：8针(CN1：受光器、CN2：控制柜)、5针(CN3：IO-Link、CN4：投光器)、嵌合时IP67等级、IP67G等级(JIS C 0920 附件1) ＊ * IP67G是在F3SG-SR本体电缆正确嵌合状态下的保护结构性能
	PC连接		USB Type-C
	电缆延长		从IO-Link主站起20m以下、从PC起4m以下* (USB电缆) * 欧姆龙不保证可以连接所有PC和USB电缆。请确认要使用的USB电缆的连接情况
IO-Link 通信规格	IO-Link版本		Version 1.1
	传送速度		COM3: 230.4kbps
	数据长度		PD尺寸：4字节、OD尺寸：32字节(M-sequence type: TYPE_2_V)
	最短周期时间		22ms
材质			PBT树脂
重量			F39-SGIT-IL3：180g (包装状态)、 F39-LITF1：50g (包装状态)
附件			使用说明书、M12连接器用盖板(2个)

Bluetooth®通信单元 F39-SGBT

型号	F39-SGBT
适用传感器	F3SG-SR/PG
电源电压(Vs)	DC24V±20%　波纹(p-p) 10%以下(由智能连接器供给)
消耗电流	30mA以下(由智能连接器供给)
环境温度	动作时：-30～55℃(无结冰) 保存时：-30～70℃
环境湿度	动作时：35～85%RH(无结露) 保存时：35～85%RH
保护结构	IP65、IP67及IP67G(智能连接器嵌合时)
耐振动	10～55Hz、双振幅0.7mm、X、Y、Z各方向 20次扫描
耐冲击	100m/s²、X、Y、Z各方向 1000次
连接方式	与智能连接器连接
通信方式	Bluetooth^® Version 3.0
通信配置文件	SPP(Serial Port Profile)
通信距离	约10m以内(输出：Class2) ＊
材质	PBT树脂
重量	70g(包装状态)

* 因使用环境不同而异。

安全光幕 IP69K型号

F3SG-SR-K　本体

型号中的□□□□为4位数的检测高度（mm）。

型号				F3SG-4SRB[][][][]-14-K	F3SG-4SRB[][][][]-25-K
性能	最小检测物体			不透明物体
	最小检测物体			Φ 14mm	Φ 25mm
	光轴间距			10mm	20mm
	光轴数			31 ～ 179 光轴	16 ～ 92 光轴
	镜头尺寸			4.4W× 3.4Hmm	6.7W× 4.5Hmm
	检测高度			320 ～ 1,800mm	320 ～ 1,840mm
	检测距离	长距离模式		0.3 ～ 8.0m	0.3 ～ 16.0m
		短距离模式		0.3 ～ 2.4m	0.3 ～ 5.6m
		*在-10～-30℃的环境温度下运行时，长距离模式使用0.3～4.0m的检测距离，短距离模式使用0.3～1.2m的检测距离。
	响应时间	标准模式	ON→OFF	光同步：8 ～ 18ms 有线同步：10 ～ 21ms	光同步：8 ～ 13ms 有线同步：10 ～ 17ms
		标准模式	OFF→ON	光同步：40 ～ 90ms 有线同步：50 ～ 105ms	光同步：40 ～ 65ms 有线同步：50 ～ 85ms
		2 倍低速模式*	ON→OFF	光同步：16 ～ 36ms 有线同步：20 ～ 42ms	光同步：16 ～ 26ms 有线同步：20 ～ 34ms
		2 倍低速模式*	OFF→ON	光同步：80 ～ 180ms 有线同步：100 ～ 210ms	光同步：80 ～ 130ms 有线同步：100 ～ 170ms
		4 倍低速模式*	ON→OFF	光同步：32 ～ 72ms 有线同步：40 ～ 84ms	光同步：32 ～ 52ms 有线同步：40 ～ 68ms
		4 倍低速模式*	OFF→ON	光同步：160 ～ 360ms 有线同步：200 ～ 420ms	光同步：160 ～ 260ms 有线同步：200 ～ 340ms
		8 倍低速模式*	ON→OFF	光同步：64 ～ 144ms 有线同步：80 ～ 168ms	光同步：64 ～ 104ms 有线同步：80 ～ 136ms
		8 倍低速模式*	OFF→ON	光同步：320 ～ 720ms 有线同步：400 ～ 840ms	光同步：320 ～ 520ms 有线同步：400 ～ 680ms
		*可通过SD Manager 3选择。
	有效开口角 (EAA)(IEC61496-2)			检测距离3m以上时，投光器、受光器均为± 2.5° 以下
	光源			红外LED(波长 870nm)
	接通电源后的启动时间			3s以下
电气规格	电源电压 (Vs)		SELV/PELV DC24V± 20% (波纹p-p10% 以下)
	消耗电流		详情参考第 107 页。
	控制输出 (OSSD)		PNP或NPN晶体管 2 输出(根据电源线的连接对象，设定PNP或NPN) 负载电流 300mA以下、残留电压 2V以下 (因电缆延长而引起的电压下降除外)、容量负载 1 μ F以下、感性负载 2.2H以下12 漏电流 1mA以下 (PNP)、 2mA以下 (NPN) 3 1. 连接智能连接器时残留电压3V以下 2. 感性负载的值为频繁进行控制输出的ON/OFF时的最大值。以4Hz以下的频率使用控制输出时，可使用的感性负载值会变大。 3. 这是在追加连接含电容器等容量负载的元件时需要考虑的值。
	辅助输出		PNP或NPN晶体管 1 输出 (根据电源线的连接对象，设定PNP或NPN) 负载电流 100mA以下、残留电压 2V以下* *连接智能连接器时残留电压3V以下
	输出动作模式	控制输出	入光时ON (受光器接收到投光信号后，控制输出变为ON)
	输出动作模式	辅助输出	控制输出信息 (输出反转功能：有效)(出厂设置)(可通过 SD Manager 3 选择)
	输入电压	测试输入	连接DC24V时停止投光 ON电压：Vs-3 V～ Vs (短路电流约 5.0mA) * OFF电压：0V～ 1/2Vs或开路 (短路电流约 6.0mA) * 连接 0V时停止投光 ON电压：0 ～ 3V (短路电流约 6.0mA) OFF电压：1/2Vs～Vs或开路 (短路电流约 5.0mA) *
		检测距离选择输入	长距离：12V～ Vs (短路电流约 4.2mA) * 或开路短距离：0 ～ 3V (短路电流约 4.2mA)
		复位输入/ 外部设备监控输入	PNP ON电压：Vs-3 V～ Vs (短路电流约 9.5mA) * OFF电压：0V～ 1/2Vs或开路 (短路电流约 13.0mA) * NPN ON电压：0 ～ 3V (短路电流约 13.0mA) OFF电压：1/2Vs～Vs或开路 (短路电流约 9.5mA) *
		屏蔽输入 A/B、预复位输入	PNP ON电压：Vs-3V ～Vs (短路电流约 4.5mA) * OFF电压：0V～ 1/2Vs或开路 (短路电流约 7.0mA) * NPN ON电压：0 ～ 3V (短路电流约 7.0mA) OFF电压：1/2Vs～Vs或开路 (短路电流约 4.5mA) *
		*这里的Vs是指使用环境下的电源电压值。
	过电压类别(IEC60664-1)		II
	指示灯		详情参考第 124 页。
	保护电路		输出负载短路保护
	绝缘阻抗		20MΩ以上 (DC500V兆欧表)
	耐电压		AC1,000V、 50/60Hz、 1 分
功能规格	防相互干扰功能			光同步：扫描码A固定。有线同步：可防止 3 套元件之间的相互干扰。
	测试功能			自我测试 (接通电源时及通电时) 外部测试 (通过测试输入进行的投光停止功能)
	安全相关功能			联锁外部设备监控 (EDM) 预复位 PSDI 固定消隐/ 浮动消隐降低分辨率屏蔽/ 强制通过防止相互干扰 PNP/NPN选择响应时间变更
环境规格	环境温度		动作时	-30 ～ 55 ℃ (无结冰)
	环境温度		保存时	-30 ～ 70 ℃
	环境湿度		动作时	35 ～ 85%RH (无结露)
	环境湿度		保存时	35 ～ 95%RH
	使用环境照度			白炽灯：受光面照度 3,000lx以下太阳光：受光面照度 10,000lx以下
	保护结构 (IEC 60529)			IP65 及 IP67 (IEC 60529)、 IP69K (ISO 20653)
	耐振动 (IEC 61496-1)			10 ～ 55Hz、双振幅 0.7mm、 3 轴各轴 20 次扫描
	耐冲击 (IEC 61496-1)			100m/s²、 3 轴各轴 1,000 次
	污染等级 (IEC 60664-1)			3
连接规格	本体电缆		连接方式	电缆引出型
			芯数	投光器侧：5 芯、受光器侧：8 芯
			电缆长度	15m
			电缆直径	6mm
			容许弯曲半径	R5mm
	电缆延长		电缆延长的条件参考第 58 页。
	电缆延长		本体电缆	光同步时：电源和投光器之间、电源和受光器之间均为 100m以内* 有线同步时：电源和投光器之间、电源和受光器之间、投光器和受光器之间均为100m以内* *连接智能连接器 (F39-SGIT-IL3)时，额定电源电压DC24V～24V+20%通电时。
材质				管：亚克力树脂盖帽：SUS316L
重量				详情参考第 107 页。
附件				使用说明书、快速安装手册、故障排除贴纸
标准适用	适用标准			详情参考第 137 页。
	ESPE型 (IEC61496-1)			4 型
	性能等级 (PL) / 安全类别			PL e/ 安全类别 4 (EN ISO 13849-1:2015)
	PFHd			1.1 × 10^-8以下 (IEC 61508)
	验证测试间隔TM			20 年 (IEC 61508)
	SFF			99% (IEC 61508)
	HFT			1 (IEC 61508)
	分类			B型 (IEC 61508-2)
